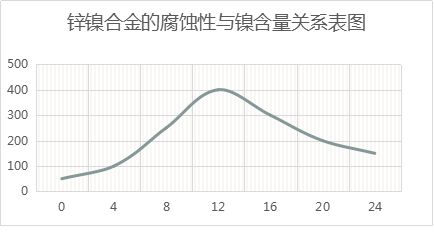

锌是两性金属，能与酸作用，也可以和碱作用。锌的标准电极电位是-0.76V,比铁负，对钢铁基体来说起电化学保护作用，是阳极性镀层。镍的标准电极电位是-0.25V,比铁正，因而对钢铁不能起阳极保护作用。锌镍合金镀层的电极电位随镀层中谋含量的变化而改变在锌基合金中，锌镍合金镀层是一种新型的优良防护性镀层，适合于在恶劣的工业大气和严酷的海洋环境中使用。镀层的3倍以上；含镍13%左右的锌镍合金是锌镀层的5倍以上，它具有最好的耐蚀性。

由于锌镍合金具有高耐蚀、低氢脆性（见表4-1)、可焊性和可机械加优良特性，已引起人们的高度重视，其应用范围也越来越广泛。锌镍合金溶点比较高（750~800℃）,适用于汽车发动机零部件电镀，氢脆性很小于高强钢上电镀，可作为代镉镀层，多用于军品生产。

锌镍合金镀液主要分为两种类型：一种是弱酸性体系；氯化铵型以及氯化钾型，pH多在4~5。该镀液成分简单、阴极电流效率高，一般都在95%以上，镀液稳定，容易操作。另一种是碱性锌酸盐镀液；近几年发展很快。其主要优点是：镀液的分散能力好，在宽阔电流密度范围内镀层合金成分比例较均匀，镀层厚度也均匀，对设备和工件腐蚀性小，工艺操作容易，工艺稳定，成本较低等。
碱性锌镍合金组成包括了:主盐、氢氧化钠、络合剂、其他辅助添加剂。主盐主要为锌、镍等金属离子来源，锌主要使用氧化锌，镍盐选用氯化镍或者碳酸镍。氢氧化钠在镀液中对锌起络合作用，同时也有导电作用。氢氧化钠在镀液中的含量对锌的沉积速度和镀层质量有很大的影响。

镍离子在碱性溶液中会生成氢氧化镇沉淀，为了使镍离子和氢氧根离子不发生化学沉淀反应，镀液中必须加入镍的络合剂，使成为镍络合离子。络合剂在供给充分的镍离子浓度方面起了重要作用，即使在低浓度时，通过镍的增溶而发挥作用，还能使共沉积的镍比率均匀。络合剂不仅通过络合镍离子实现稳定镀液，而且对镀层的光亮性和物理特性无不良影响。

其他辅助添加剂对镀层具有细化结晶、整平和光亮作用。通常使用的有芳香醛、有机胺等。主要是改善镀层的外观质量，一般和碱性镀锌应用的光亮剂相类似。

如果您对锌镍合金电镀感兴趣，请联系达志化学的客服，可获取免费打样机会及详细技术咨询。
