sales@dazhichem.com
400-830-7080Share to
热浸锌镀层外观出现灰暗锌层的原因
发布时间：
2020-10-19 17:27
来源：
网络

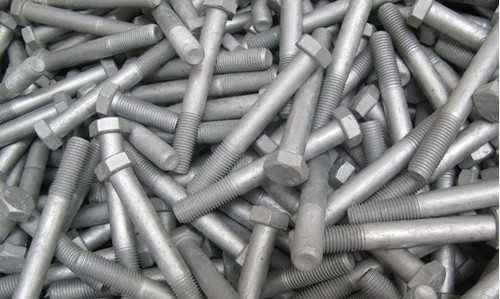

局部变灰甚至有些地方有网状花纹：
根据有关达志化学资料和有关工艺厂商的研究结果表明，造成这种灰暗锌层的原因主要有：
(1)因为钢材含硅量的不同引起的结果。
热浸镀锌时，由于硅的存在，使得锌铁相互扩散加快，合金生成太快，在镀锌水冷前，长到锌层的表面，而锌的光泽要比合金层光泽亮，因而造成灰暗。形成网状花纹是合金形成得不均匀的结果。
(2)另一个原因是因为镀锌温度太高，合金反应加快，灰暗加重。
其实镀锌产品安装后，内部锌铁相互扩散并不是停止的，合金层依然会慢慢长到锌的表面，这也是镀锌件逐渐变灰暗的一个原因。因工艺条件的影响，这种外观难以避免。工艺厂家应控制好温度，也应把握好出水冷却的时间不能太快也不能太慢，尽最大可能减少灰暗镀层。在建质量控制人员也不宜过分强调灰暗镀层的存在。需要特别说明的是镀锌表面龟裂纹是因为出水冷却太快造成的。
相关新闻
Copyright©2022 广东达志化学科技有限公司
